Классический On-Line с выходным изолирующим трансформатором

ИБП с классической схемой On-Line и выходным изолирующим трансформатором

On-Line, Online – англ.
Output Isolation Transformer – англ.

Инверторы с выходным изолирующим трансформатором применяются в ИБП средней и большой мощности с двойным преобразованием напряжения (On-Line) и предназначенных для работы с широким перечнем нагрузок. Это самая надежная и проверенная временем схема.

Преимущества ИБП со схемой On-Line и выходным изолирующим трансформатором:

• Возможность работы с нагрузками любых типов, имеющих различные коэффициенты мощности.
• Стабильность выходных параметров как при статической, так и динамической нагрузке.
• Позволяет реализовать любую из известных питающих силовых схем (систем заземления): TN-C, TN-S, TN-C-S, TT и IT.
• Гальваническая изоляция увеличивает помехозащищенность нагрузки как по фазам, так и по нейтрали. Исключается постоянная составляющая выходного напряжения.
• Возможность работы с нелинейной и импульсной нагрузкой за счет широкого диапазона допустимого крест-фактора и КНИ тока нагрузки.
• Возможность питания как любых однофазных, так и трехфазных нагрузок.
• В связи с использованием выходного трансформатора типа «треугольник-звезда» выходная нейтраль формируется заново и все фазные напряжения жестко балансируются.
• Возможность работы с несбалансированными до 100% трехфазными нагрузками типа «звезда» и «треугольник».

Основные недостатки:

• Большие габариты и вес по сравнению с бестрансформаторными.
• Более высокая стоимость в сравнении с бестрансформаторными.

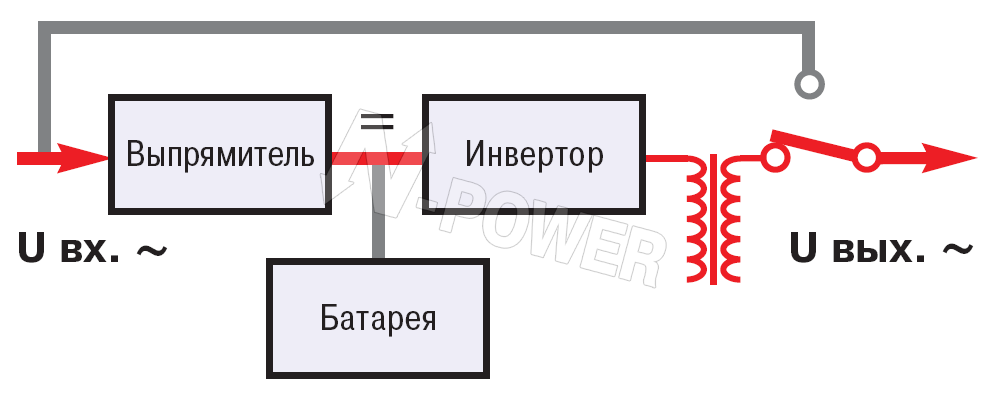

On-Line ИБП с выходным изолирующим трансформатором

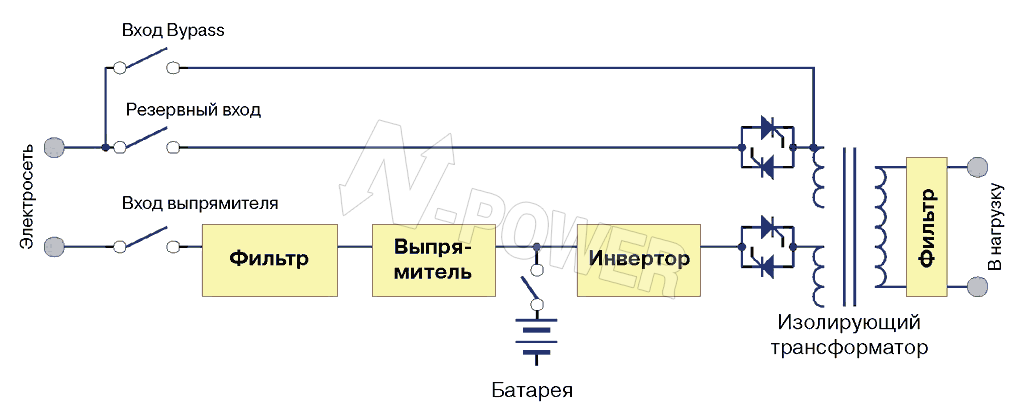

ИБП Power-Vision 3F с выходным изолирующим трансформатором, включая схему Bypass
