ИБП с двойным преобразованием напряжения (On-Line)

ИБП с двойным преобразованием напряжения. Схема On-Line. ИБП со схемой онлайн. Постоянно включенный ИБП.

On-Line, Online – постоянно включенный – англ.

Принцип работы ИБП со схемой On-Line и двойным преобразованием напряжения заключается в следующем. Поступающее на его вход переменное сетевое напряжение преобразуется выпрямителем в постоянное, а затем с помощью инвертора снова в переменное. Аккумуляторная батарея, подключенная к точке соединения выпрямителя и инвертора, питает последний в аварийном режиме. Функции зарядного устройства может выполнять как специальный отдельный блок так и выпрямитель в зависимости от конфигурации ИБП. Аккумуляторная батарея может подключаться как напрямую, такт и через дополнительный повышающий преобразователь DC/DC для увеличения КПД системы.

Схема On-Line обеспечивает идеальное выходное напряжение при любых неполадках в электросети. Она характеризуется нулевым временем переключения из нормального режима в автономный и обратно без переходных процессов в выходном напряжении.

К недостаткам схемы On-Line относятся ее сравнительная сложность, более высокая стоимость, а также энергетические потери на двойном преобразовании напряжения.

Необходимо заметить, что защита таких устройств, как файловые серверы и телекоммуникационное оборудование, осуществляется только с использованием ИБП со схемой On-Line.

Примеры ИБП с двойным преобразованием (On-Line):
Grand-Vision, Power-Vision Black
Трехфазные блоки бесперебойного питания: N-Power Evo, Power-Vision Black 3/3.

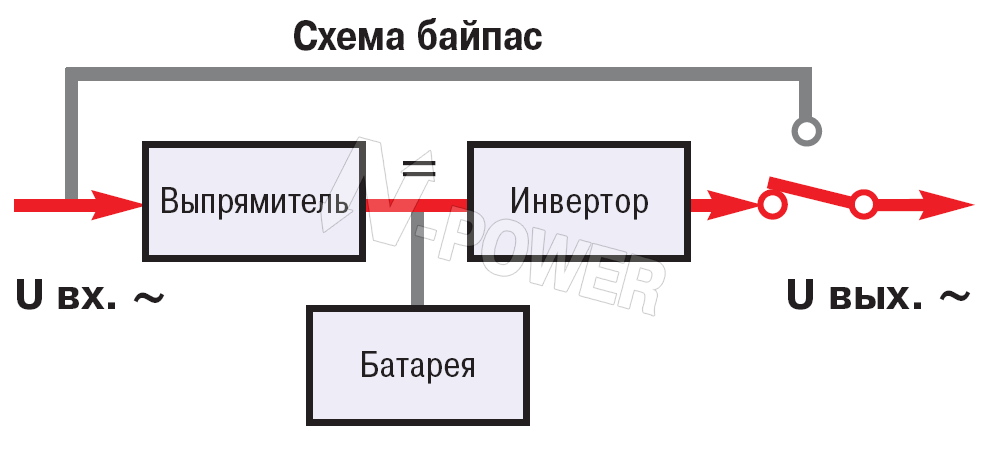

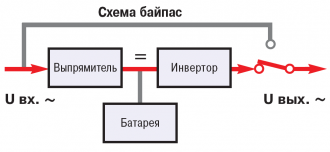

On-Line (нормальный режим работы)

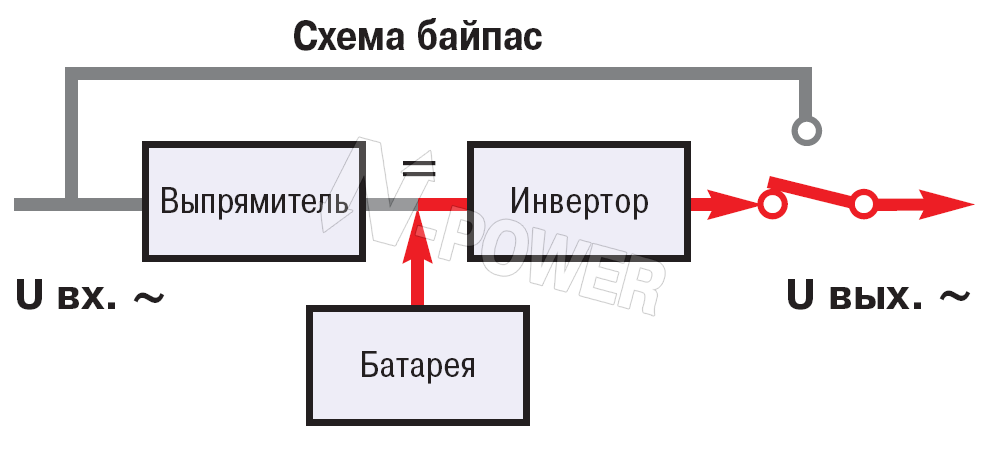

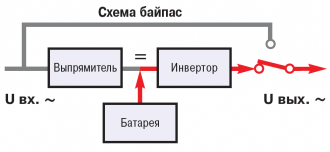

On-Line (автономный режим работы)

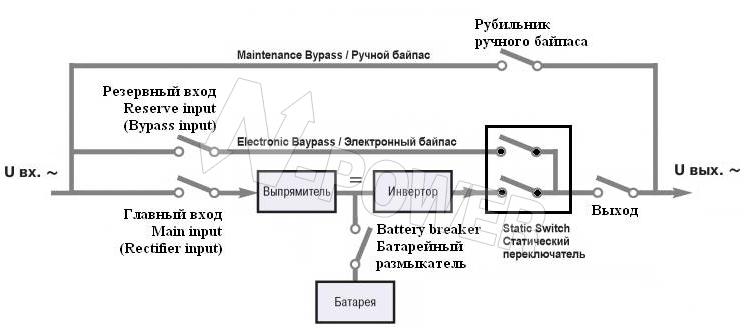

Подробная схема работы цепей байпас
